橋梁下面などにレーザーラインを照射し、これをビデオカメラで撮影することで、橋梁のタワミ、振動を遠隔・非接触で計測できる技術です。１スパンのワタミ、振動の挙動・分布を一気に計測でき、橋梁全体の周波数解析が行えます。
　橋体にセンサーを設置するなどの手間がなく、数千側点のデータを一気に収録できるため、局所的に起こった現象も見逃しません。
　また、リアルタイムでタワミ量をモニターしており、タワミが大きい重い車両通行時のデータのみを自動選択して保存することが可能です。これにより、長時間計測を行っても、無駄なデータを収録することがありません。

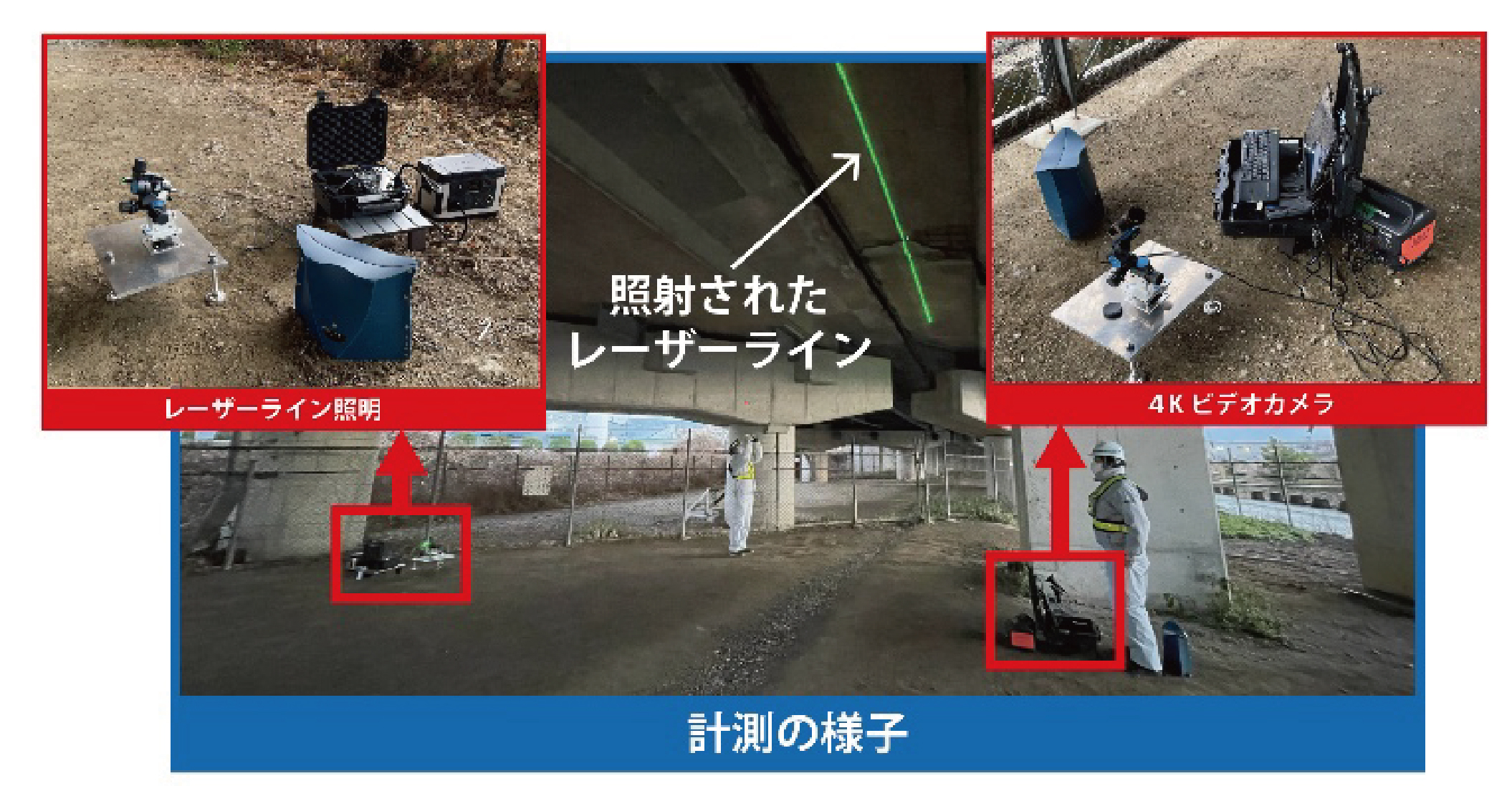

計測の様子

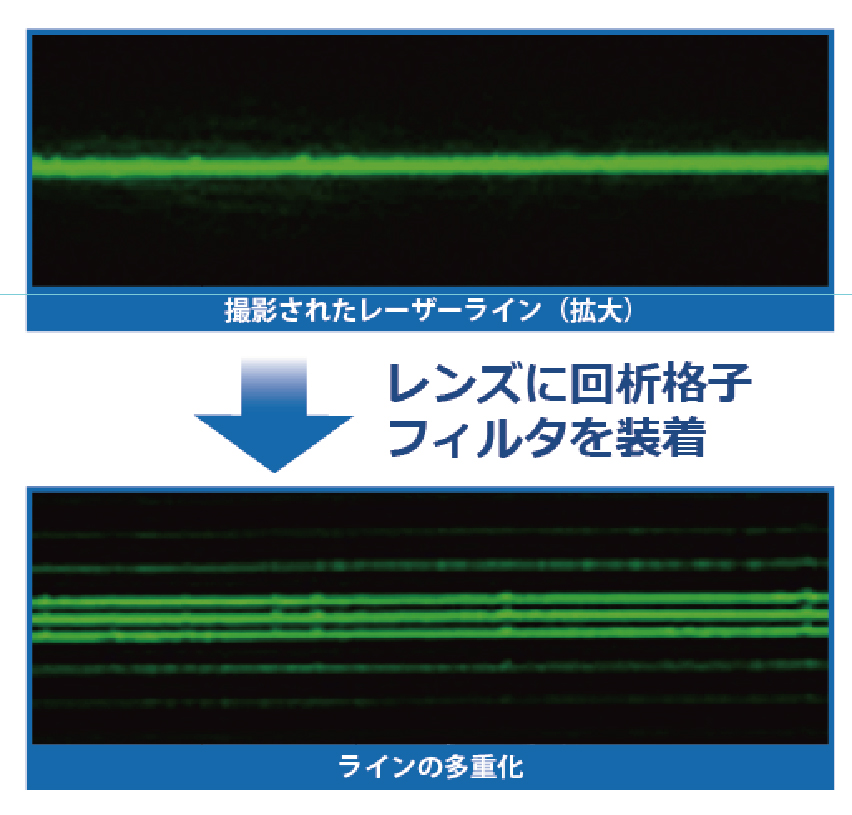

撮影されたレーザーライン

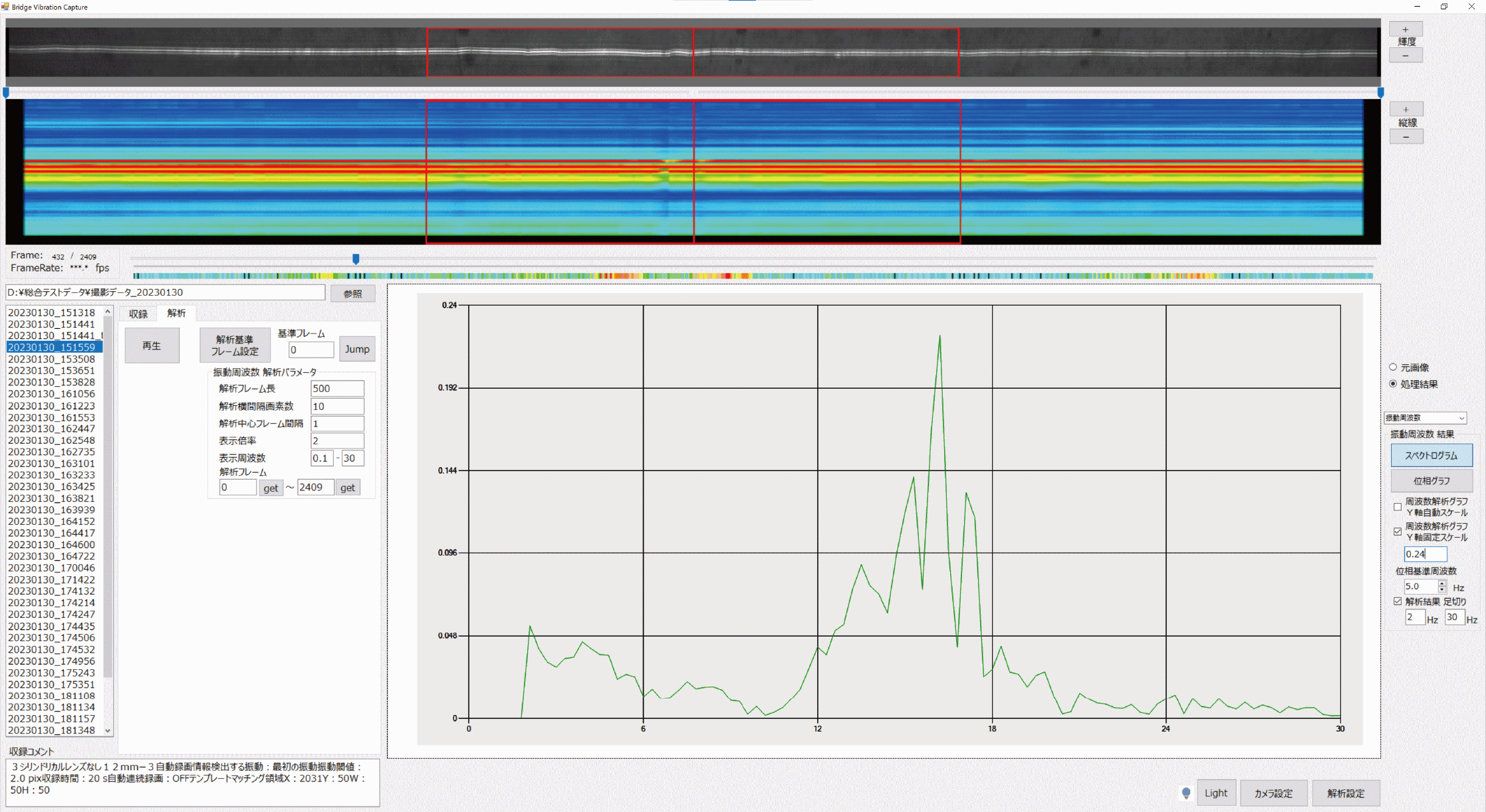

解析結果

橋梁振動画像計測

橋梁振動画像計測

技術の概要・特徴	橋梁下面などにレーザーラインを照射し、これをビデオカメラで撮影することで、橋梁のタワミ、振動を遠隔・非接触で計測できる技術です。１スパンのワタミ、振動の挙動・分布を一気に計測でき、橋梁全体の周波数解析が行えます。  　橋体にセンサーを設置するなどの手間がなく、数千側点のデータを一気に収録できるため、局所的に起こった現象も見逃しません。  　また、リアルタイムでタワミ量をモニターしており、タワミが大きい重い車両通行時のデータのみを自動選択して保存することが可能です。これにより、長時間計測を行っても、無駄なデータを収録することがありません。
技術の仕様	■計測可能な条件  ・レーザーライン照明が明瞭に見える照明環境（レーザーライン照明から橋梁面までの距離が遠すぎたり、照明環境が明るすぎると計測不可）  ・レーザーライン照明とカメラレンズ両方がカバーできる範囲（例：7-10m程度の高さの橋梁下面において、橋軸方向12m程度の領域：レンズの調整でより広い範囲も調整可能）  ・ビデオカメラ、レーザーライン照明間距離は、レーザー照射面までの距離と同等程度  ・ビデオカメラ、レーザーライン照明は、振動のない位置に設置  ■計測性能  ・上記条件を満たす場合、12m程度の領域を撮影し、0.01m程度の変位が捉えられる。  ・上記条件を満たす場合、4～30Hz程度の振動を計測できる。
特許情報	申請済み
現場適用条件	カメラとレーザーライン照明が設置できる広さ（各装置300mmx300mm） レーザーラインが橋梁下面に照射できること 照射されたレーザーラインをカメラから撮影できること
採用実績	-
単独開発/共同開発	共同開発

■新技術に関するお問い合わせ情報

会社・部署(担当)	NEXCO西日本イノベーションズ株式会社　 新技術一覧 　IT技術部技術２課　舟木　翔太
住所	〒532-0011 　大阪府大阪市淀川区西中島 　2丁目12番11号川久センタービル701号室
TEL	06-6195-1373
