充填材とスキンプレートを分割し現場組立式としたことで、運搬荷姿を小型・軽量化した建具です

重量・寸法の制限により一枚板では難しい場合もあった人力運搬及びエレベーターでの搬出入が可能です

オプションのロッドガイド注油装置を組み付けることで、現地での給脂が困難であったグレモンハンドル等のロッド部へ容易にグリスを注油できます

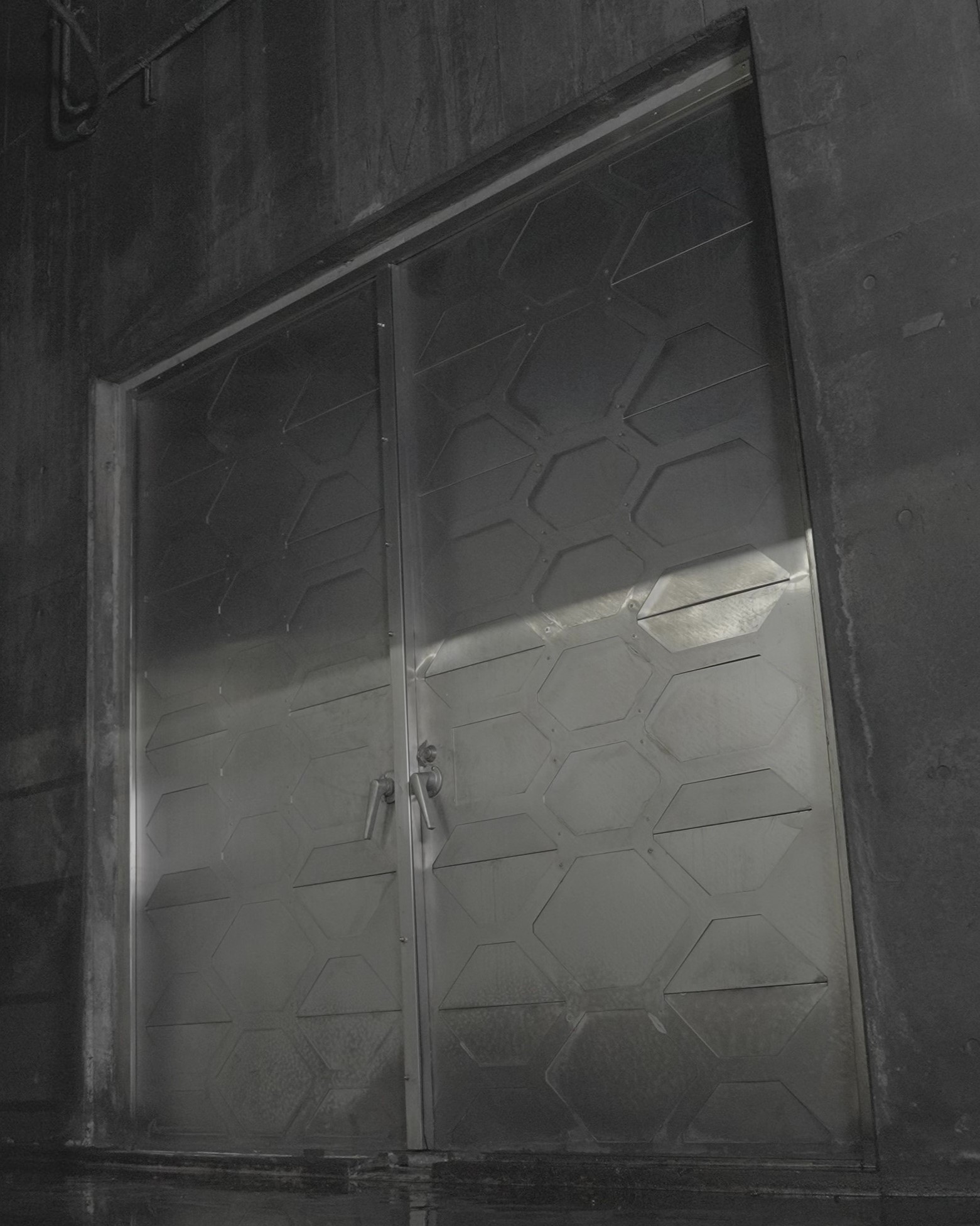

現場組立式縦横自在建具（パズドア）

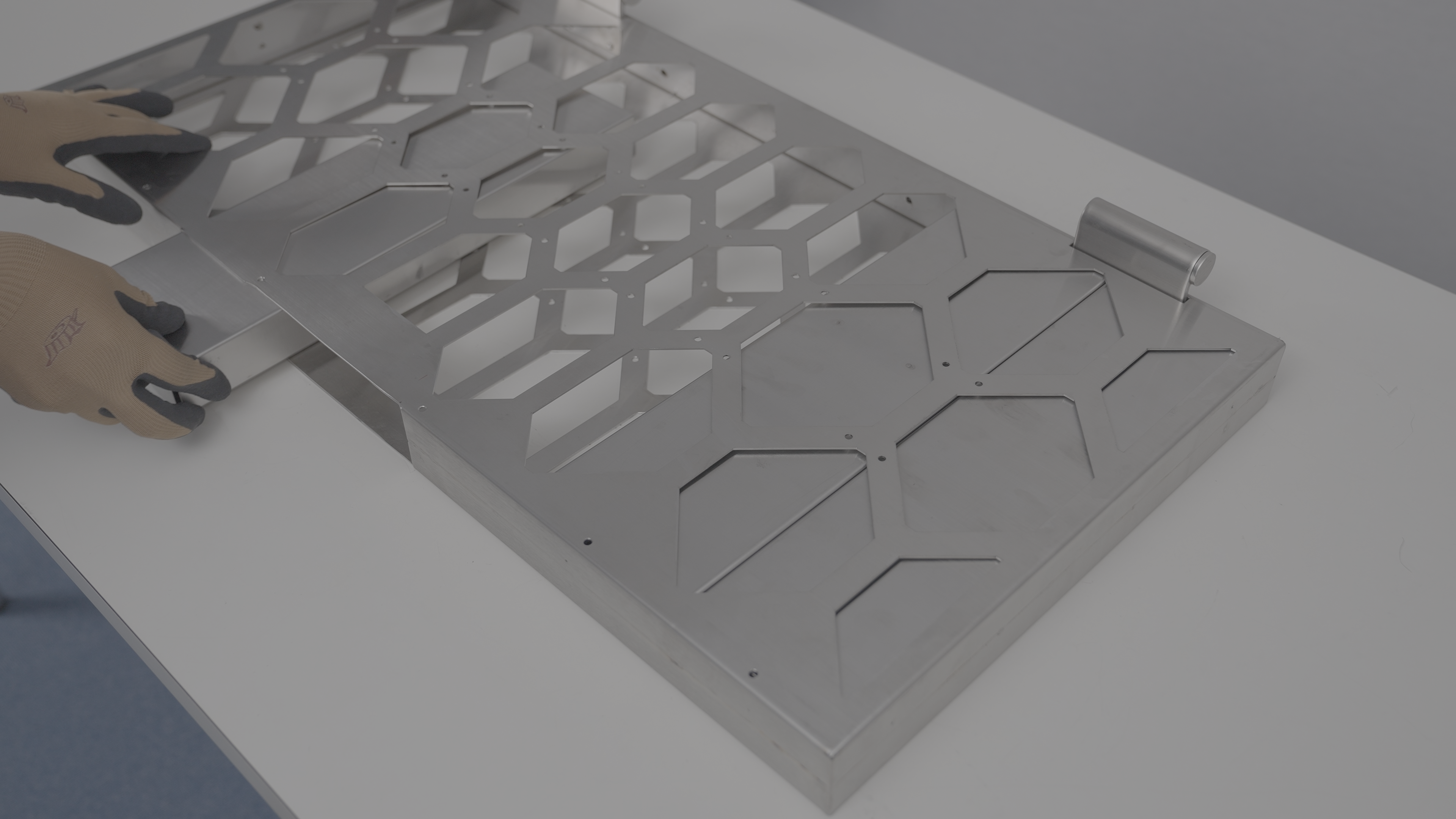

嵌合式カセット挿入状況

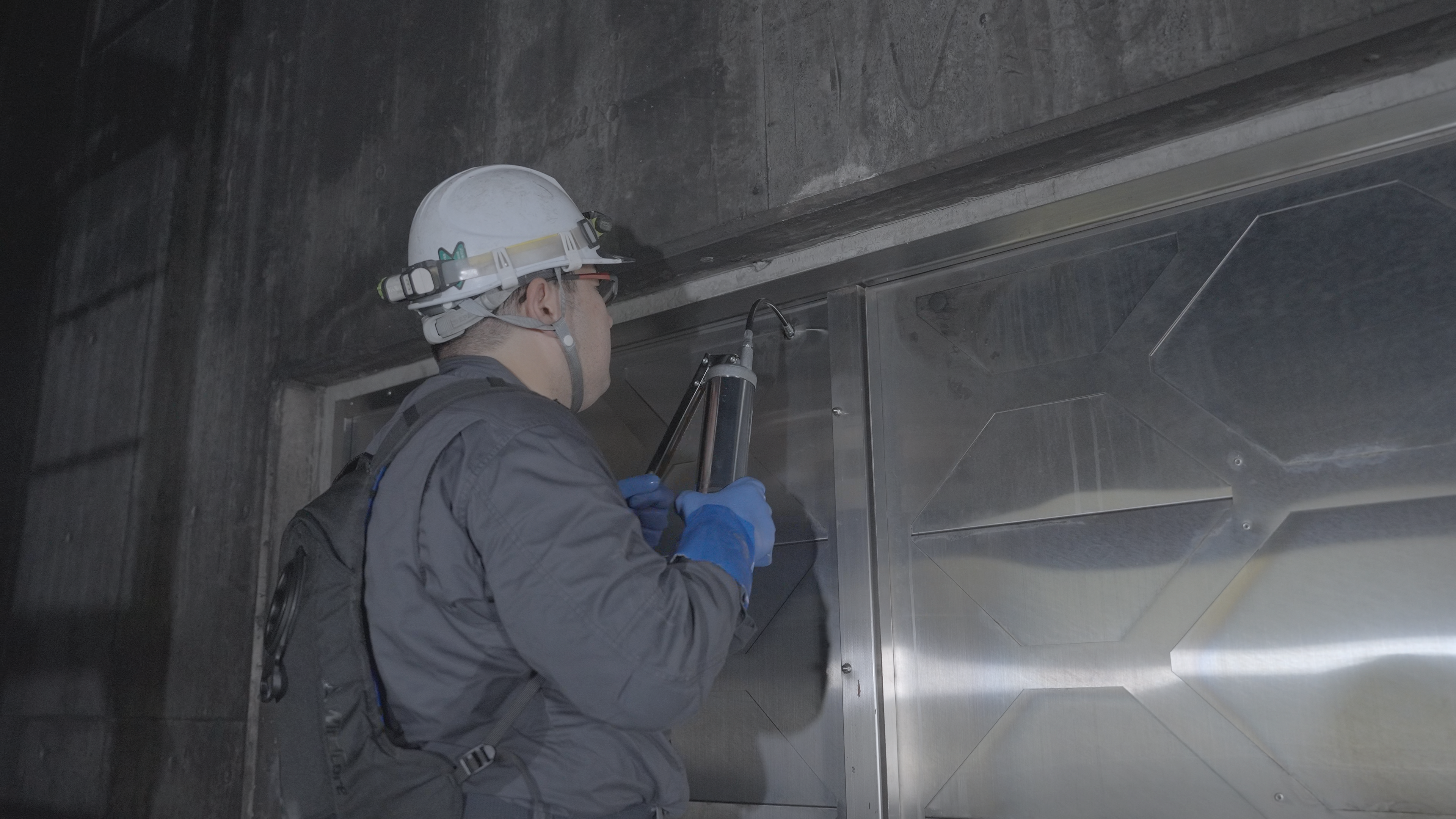

グリス給脂状況

現場組立式縦横自在建具及びロッドガイド注油装置　パンフレット

技術の概要・特徴	充填材とスキンプレートを分割し現場組立式としたことで、運搬荷姿を小型・軽量化した建具です 重量・寸法の制限により一枚板では難しい場合もあった人力運搬及びエレベーターでの搬出入が可能です オプションのロッドガイド注油装置を組み付けることで、現地での給脂が困難であったグレモンハンドル等のロッド部へ容易にグリスを注油できます
技術の仕様	現場でスキンプレートに充填材を挿入して組み立てる建具です スキンプレートは強度と軽量さを確保するためハニカム構造のパンチングパネルを採用 充填材はカセット構造であり、運搬可能重量や現場組立環境に合わせた分割数量をご提案いたします また、嵌合式で防塵性が高いことが特徴です 主要部材：SUS304 制作寸法：様々な寸法に対応可能 　　　　　現場状況・搬入経路に合わせて制作寸法及び分割方式をご提案致します。 特許出願中
単価情報	別途御見積もり致します
特許情報	特願 2024-3383号（充填剤分割建具)、特許 7688367号（ロッドガイド注油装置)
現場適用条件	-
採用実績	首都高速道路の換気所設備に設置実績あり
単独開発/共同開発	有限会社綱太
