バイブレータ位置特定技術 バイブトレーサー 10014912
M1044 東急建設株式会社
バイブレータのホースに取り付けた「バイブトレーサー」がコンクリート締固めの平⾯位置および深さをリアルタイムに計測・記録し、タブレット等で3次元的に表⽰・確認するシステムです。
計測した位置情報は締固め管理、打重ね管理のツールとして施⼯者をサポートします。

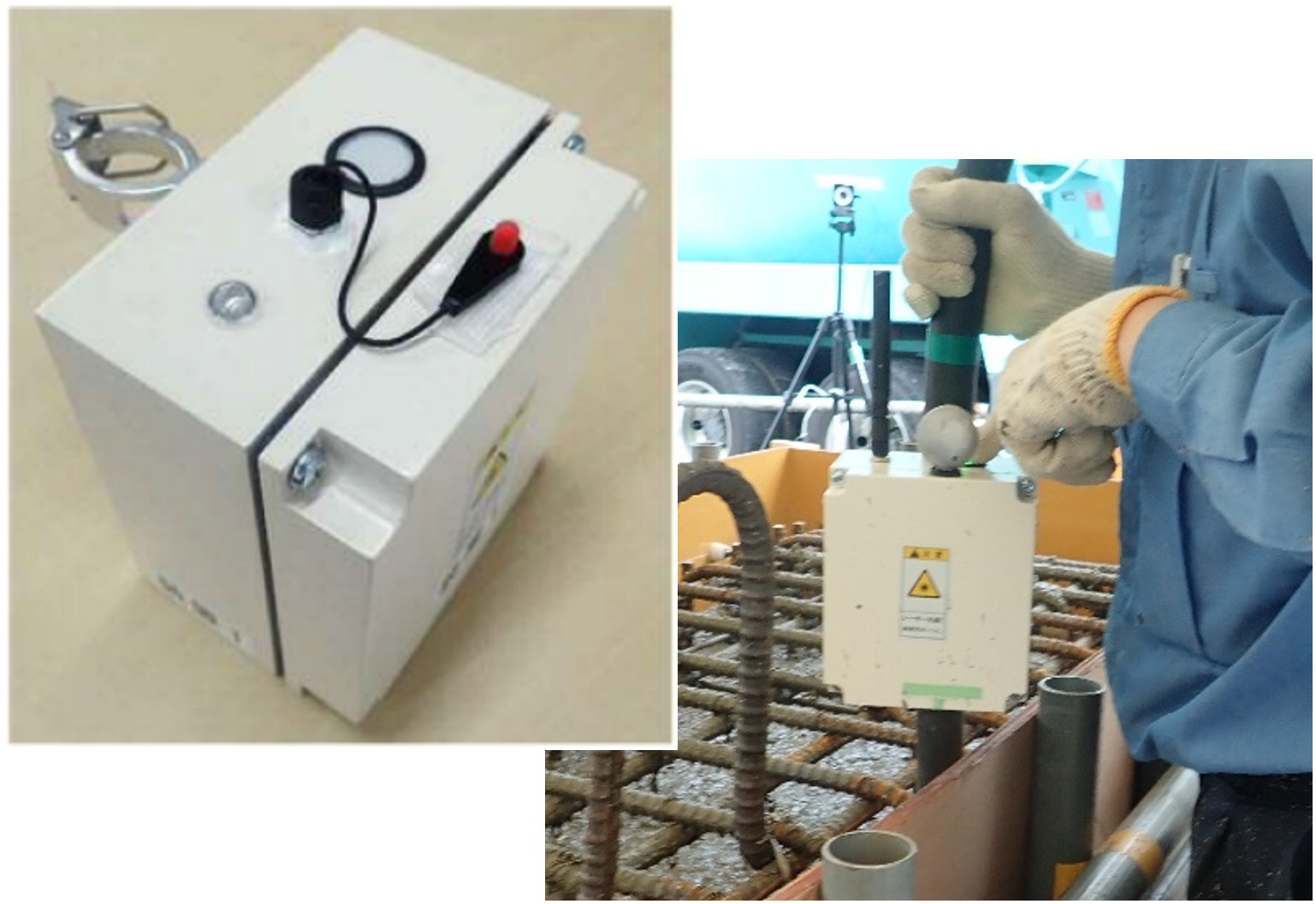

バイブトレーサー
| 技術の概要・特徴 |
バイブレータのホースに取り付けた「バイブトレーサー」がコンクリート締固めの平⾯位置および深さをリアルタイムに計測・記録し、タブレット等で3次元的に表⽰・確認するシステムです。 計測した位置情報は締固め管理、打重ね管理のツールとして施⼯者をサポートします。 |
|---|---|
| 技術の仕様 |
本体形状： 128(H) x 148(W) x 88(D) 本体重量： 1274ｇ 振動部形状 振動部径（Φ） 31〜61 mm 振動部⻑さ（L） 366〜510mm 締固め完了形状 締固め直径（D） 10Φ 締固め⾼さ（H） L 締固め⾼さ（H） L 締固め完了時間 10秒（5〜15秒程度） 締固め時の許容移動範囲 ⽔平︓±15cm、鉛直︓±10cm |
| 販売開始 | 販売予定なし |
| 開発方法 | ㈱計測リサーチコンサルタントとの共同研究開発 |
| 特許情報 | 特開2025-7267 |
| 登録状況 | 商標第6893831号 |
| 現場適用条件 | ・狭隘箇所、視界不良箇所、および打設範囲が広域な場合はモーションキャプチャカメラの視認範囲を要確認 |
| 採用実績 | 深礎基礎、U型擁壁壁部 |
| 開発時期 | 2019年～2025年 |
| 単独開発/共同開発 | 共同開発 |
