トンネルを供用しながら老朽化した覆工コンクリートを、内空断面を縮小せずにリニューアルする技術です。移動式プロテクタの内側に一般車を通行させながら、上部で切削機を使用して既設覆工コンクリートを15～30cmの厚さで切削除去した後、切削した部分に覆工セントルを使用して内巻き覆工コンクリートを構築します。これにより、大規模なトンネル覆工コンクリートの打替えや補強を安全かつ高速に行えます。

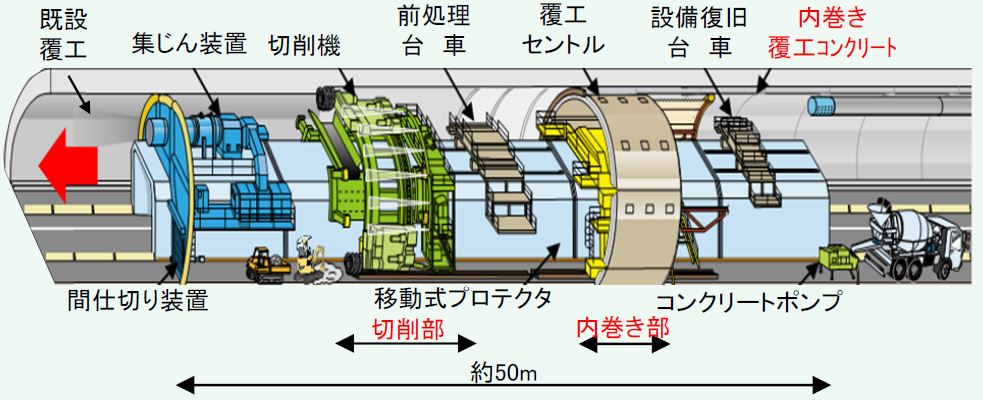

Reライニング工法　システム概要

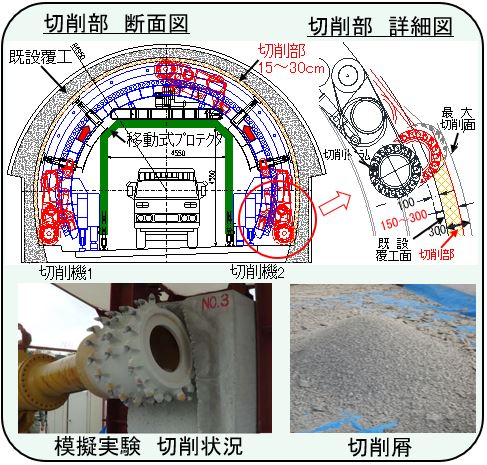

切削部

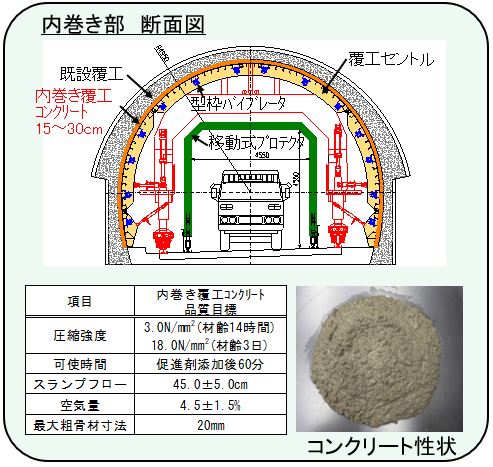

内巻き部

Reライニング工法　紹介動画

技術リーフレット（Reライニング工法）

技術の概要・特徴	トンネルを供用しながら老朽化した覆工コンクリートを、内空断面を縮小せずにリニューアルする技術です。移動式プロテクタの内側に一般車を通行させながら、上部で切削機を使用して既設覆工コンクリートを15～30cmの厚さで切削除去した後、切削した部分に覆工セントルを使用して内巻き覆工コンクリートを構築します。これにより、大規模なトンネル覆工コンクリートの打替えや補強を安全かつ高速に行えます。
技術の仕様	システム構成： 間仕切り装置・移動式プロテクタ・集じん装置・切削機・前処理台車・覆工セントル・設備復旧台車
特許情報	登録済み
現場適用条件	●既設トンネルの延長、線形、勾配 　・経済性の観点から3000m程度以下の延長 　・トンネルの平面線形：最小曲率半径 R=300m以上 　・トンネル縦断勾配： ±3％程度以下 　・トンネル横断勾配： ±3％程度以下 ●既設トンネルの断面規模 既設トンネルの構造　プロテクタ内の高さ　上半断面半径 NATM　　　　　　　　4.5m　　　　　　　5.3～5.9m 　　　　　　　　　　　4.0m　　　　　　　4.8～5.9m 矢板工法　　　　　　　4.5m　　　　　　　4.95～5.6m 　　　　　　　　　　　4.0m　　　　　　　4.7～5.6m
採用実績	一般社団法人日本建設機械施工協会　施工技術総合研究所（静岡県富士市）に設置した模擬トンネルにて切削機の実証試験を実施（2025/2/21　ニュースリリース）
単独開発/共同開発	共同開発
製品URL	https://www.konoike.co.jp/solution/detail/003200.html

■新技術に関するお問い合わせ情報

会社・部署(担当)	株式会社鴻池組　 新技術一覧 　技術戦略部　若林　宏彰
住所	〒541-0057 　大阪府大阪市中央区 　北久宝寺町
TEL	06-6245-6564
