従来は多大な時間を要していたプレキャスト壁高欄の「割付図・製品図の作成」を自動化することで、設計業務時間を約70％削減し、迅速な見積や提案が可能となり納期の短縮を実現します。これにより、設計担当者は単純作業から解放され、より高度な検討や顧客への提案活動に注力できるようになります。
今後は、PGF,センターブロック、クイック壁高欄などの類似製品への適用範囲を拡大予定です。また、BIM/CIM納品への対応に取り組み、顧客満足度向上のためさらなる推進に取り組んてまいります。

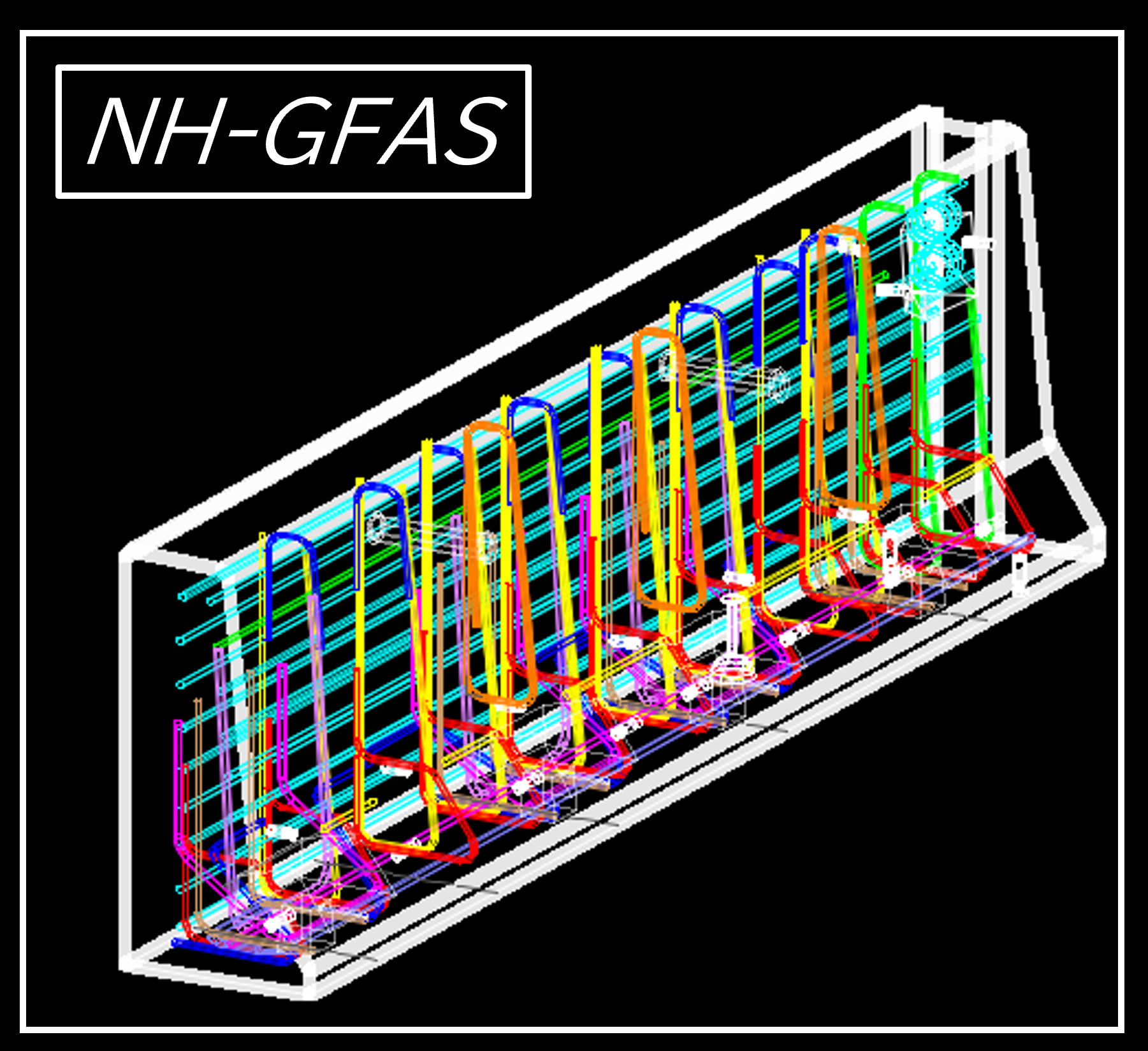

NH-GFASシステムアイコン

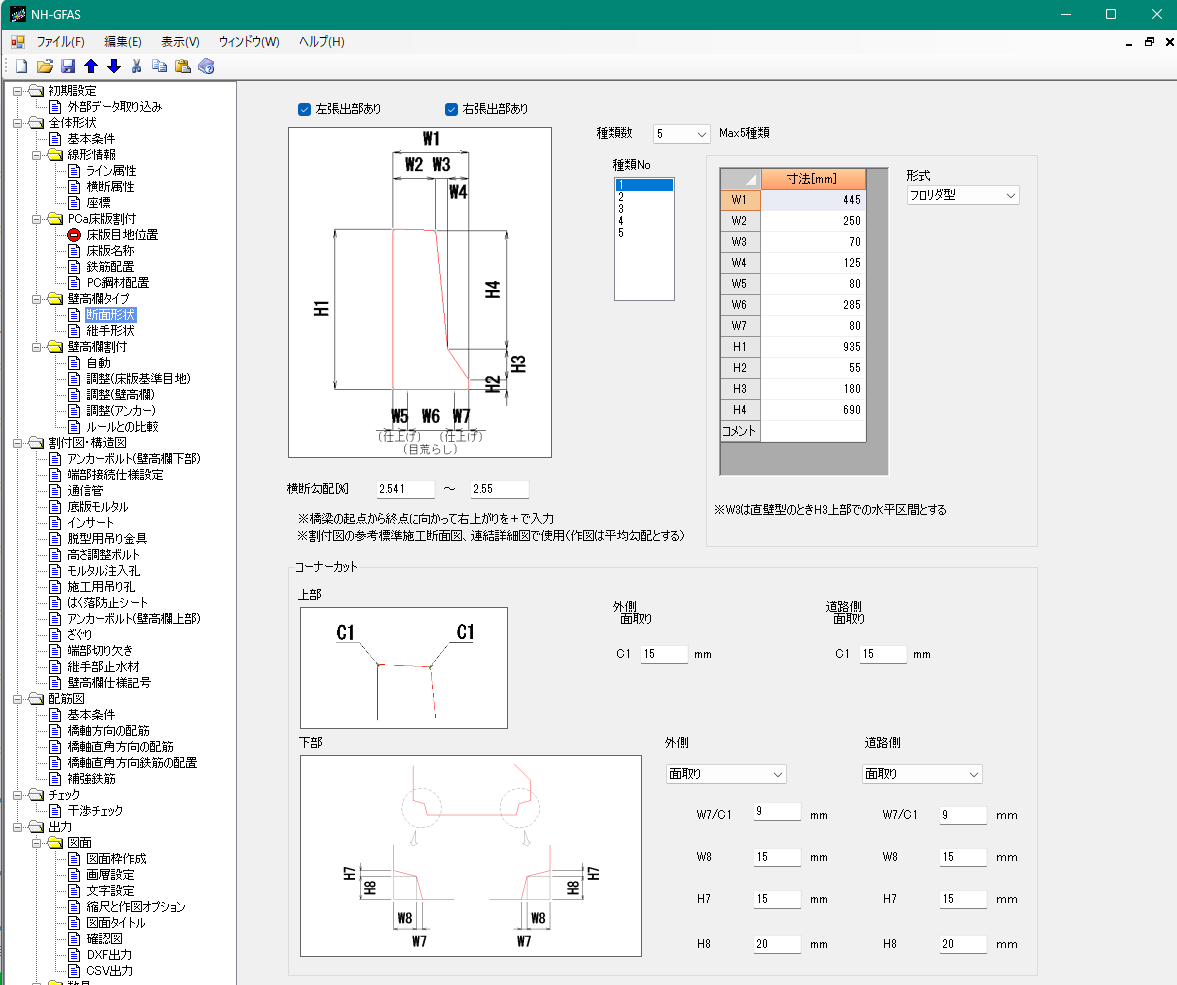

入力画面イメージ

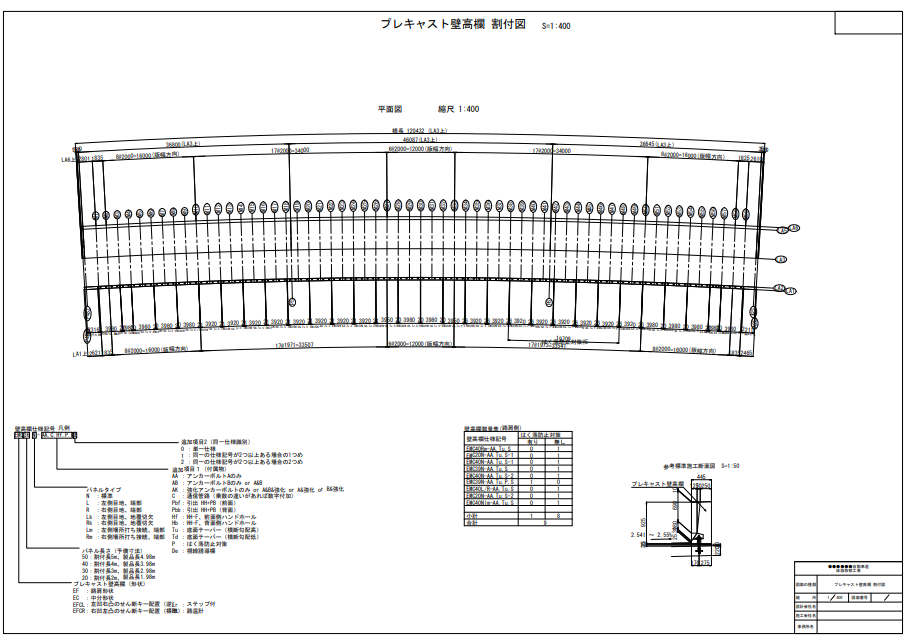

割付図出力イメージ

技術の概要・特徴	従来は多大な時間を要していたプレキャスト壁高欄の「割付図・製品図の作成」を自動化することで、設計業務時間を約70％削減し、迅速な見積や提案が可能となり納期の短縮を実現します。これにより、設計担当者は単純作業から解放され、より高度な検討や顧客への提案活動に注力できるようになります。 今後は、PGF,センターブロック、クイック壁高欄などの類似製品への適用範囲を拡大予定です。また、BIM/CIM納品への対応に取り組み、顧客満足度向上のためさらなる推進に取り組んてまいります。
技術の仕様	①床版の座標を読込み、線形を再現。自動割付機能により線形に合わせた概略割付が完成します。 ②各種インサート、吊り孔等の設定を行います。 インサート類と鉄筋との干渉チェックも可能です。 ③個々の製品仕様を判断し、自動で壁高欄仕様記号が完成します。 ④割付図、構造図、配筋図、鉄筋加工図への出力が可能となります。 他社汎用のCADソフトウェアへの対応も可能です。
特許情報	商願2025-081138
現場適用条件	EMC壁高欄の設計に対応
採用実績	-
単独開発/共同開発	単独開発
製品URL	https://www.nipponhume.co.jp/news/20250929/

■新技術に関するお問い合わせ情報

会社・部署(担当)	日本ヒューム株式会社　 新技術一覧 　技術本部　佐藤琢巳
住所	〒105--000 　東京都港区新橋 　5-33-11
TEL	03-3433-4114
