中空断面の橋脚での工期短縮・省人化を目的とした合理化施工方法です。
①外型枠の大組み化・セパレータ不要の型枠活用と、②EPSブロックの内型枠への活用による内足場と内側型枠支保工の省略により、作業負荷の低減や安全性の確保ができ、工期短縮も図れます。

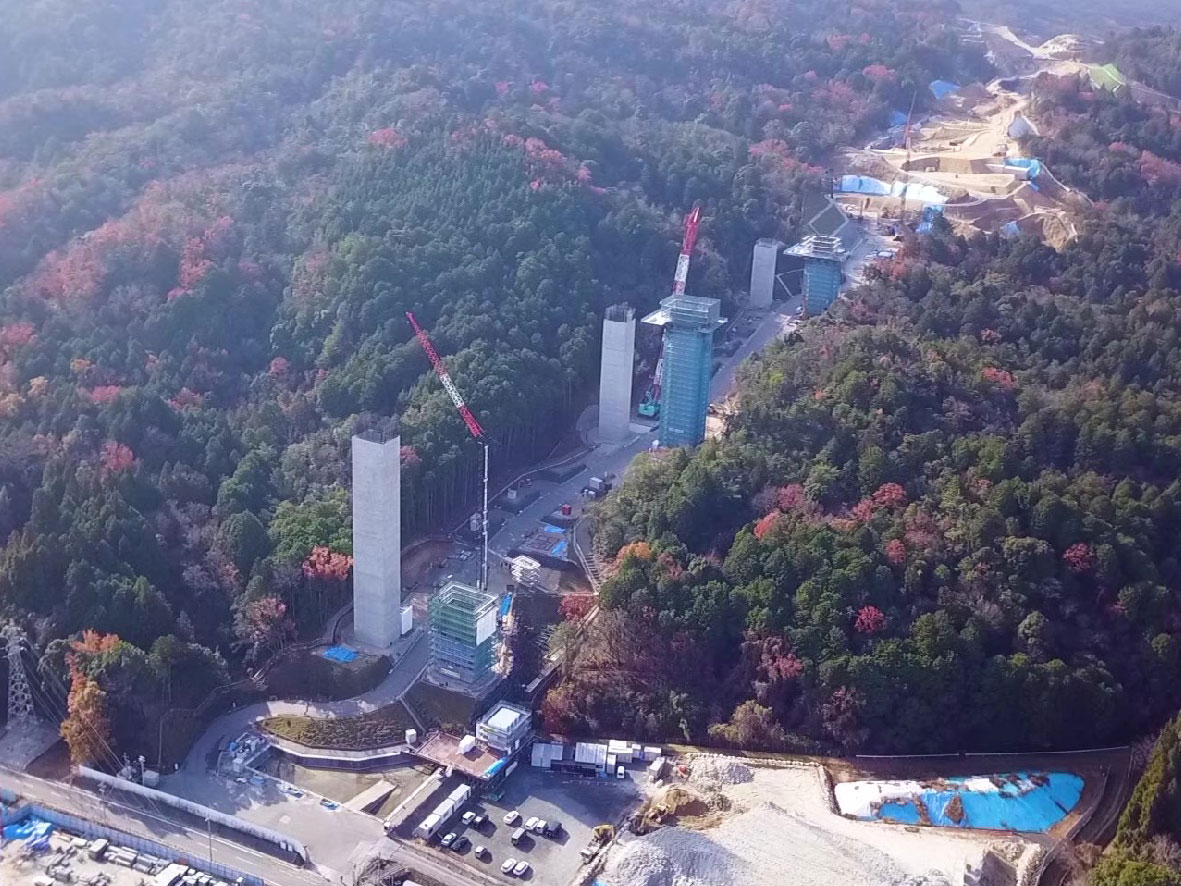

施工場所全景

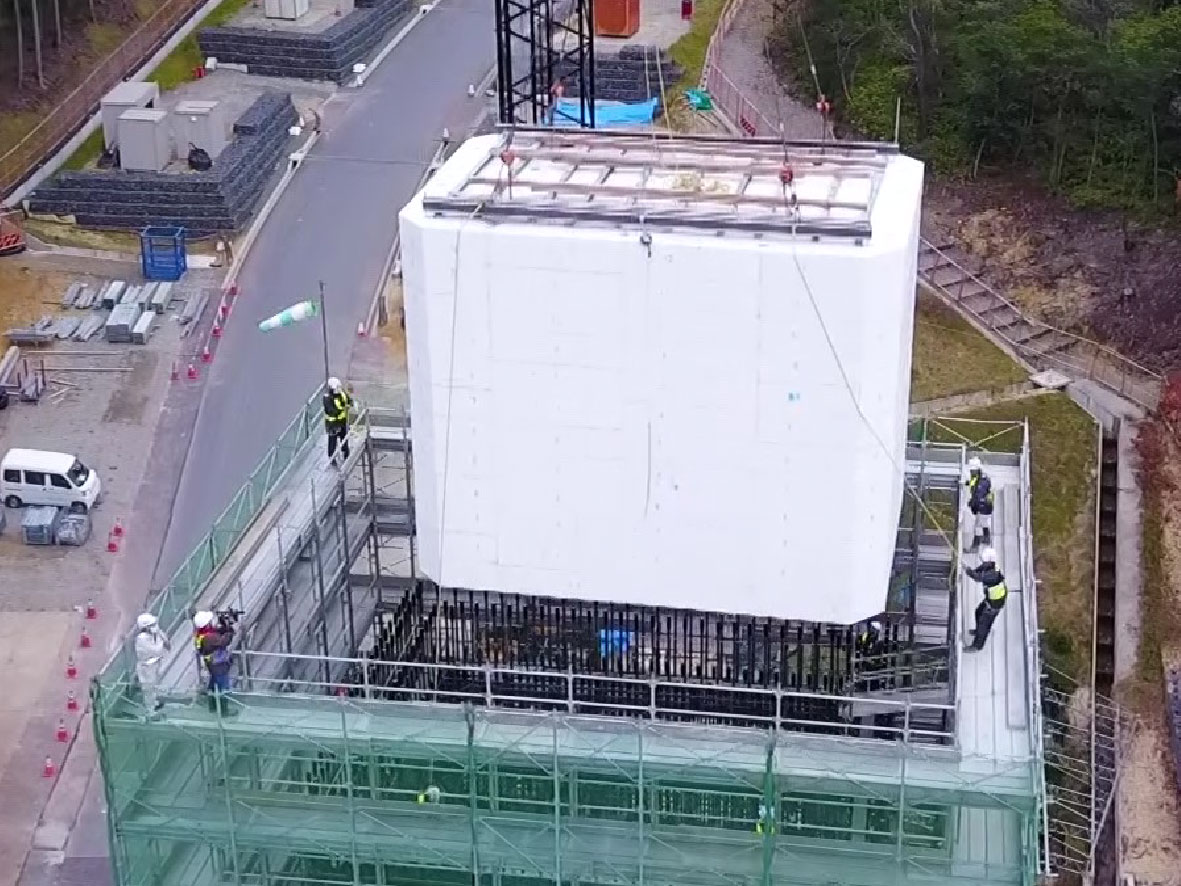

EPS吊りこみ状況

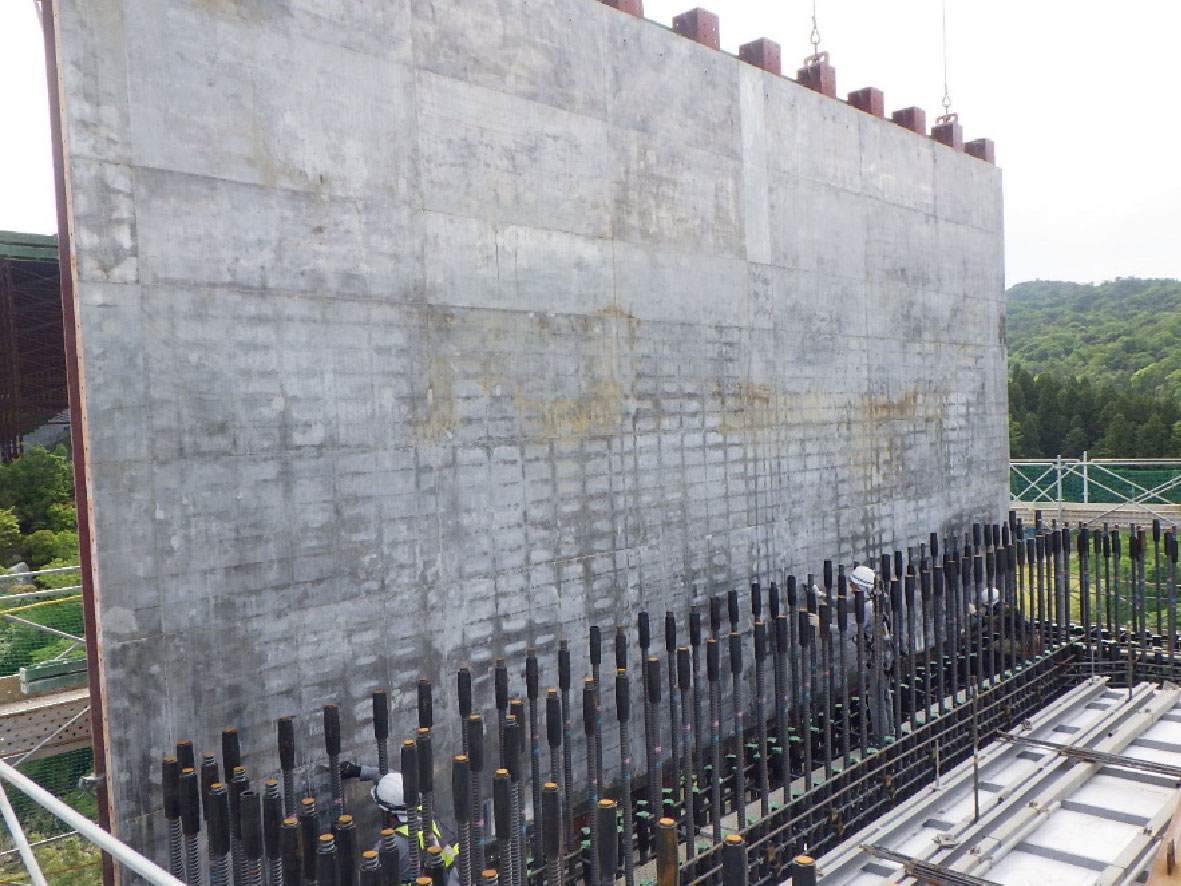

ノンセパ型枠建込状況

ノンセパ型枠＋EPS工法による合理化施工

技術の概要・特徴	中空断面の橋脚での工期短縮・省人化を目的とした合理化施工方法です。 ①外型枠の大組み化・セパレータ不要の型枠活用と、②EPSブロックの内型枠への活用による内足場と内側型枠支保工の省略により、作業負荷の低減や安全性の確保ができ、工期短縮も図れます。
技術の仕様	外型枠・・・ノンセパ大組型枠 　　　　　　一体構造としてスライドアップ移設 内型枠・・・（最下部）重量のある鋼製枠 　　　　　　（一般部）EPSブロック 内外型枠固定・・・タイロッド＋チェーンブロック
販売開始	2019年より
単価情報	応相談
開発方法	ノンセパ型枠は既存技術の準用
特許情報	特許第7202413号
現場適用条件	EPSブロックの組立ヤードが必要 EPSブロックの充填による柱本体の死荷重重量の増加が従来構造の設計に与える影響について要検討
採用実績	新町川橋梁下部工事（四国地整） 大津ジャンクション西工事（NEXCO西日本） 高槻高架橋工事（NEXCO西日本）
単独開発/共同開発	単独開発
製品URL	https://www.penta-ocean.co.jp/business/tech/civil/mt_tunnel/nonseparator_eps.html
