急速施工と高耐久性を両立するプレキャスト壁高欄

ケイコンは、高速道路の大規模更新・修繕事業における施工の効率化と構造物の長寿命化を目的として、急速施工と高耐久性を兼ね備えた「クイック壁高欄」を展開しています。従来の施工方法に比べて現場作業の負担を軽減し、安全で効率的な道路インフラの更新に貢献するプレキャストコンクリート製品です。

クイック壁高欄とは、工場で製造した壁高欄部材をプレキャスト床版上に設置し、床版から突出したアンカー材と無収縮モルタルによって接合する工法です。シンプルな接合構造を採用することで、現場作業の省力化と施工時間の短縮を実現しています。

最大の特長は、急速施工と優れた耐久性能の両立です。床版との接合位置を舗装面より高く設定し、接合部に凹凸形状を設けることで、路面排水や劣化因子の浸入を抑制します。また、エポキシ樹脂塗装を施した高耐久なアンカー材を採用し、腐食に対する抵抗性を高めています。

さらに、隣接する壁高欄部材は、せん断キーを介して荷重を伝達する構造とし、接合部に無収縮モルタルを充填するだけで連結できます。壁高欄本体にも耐久性を考慮したコンクリート配合を採用し、SB種・SS種の防護柵性能に対応しています。各種性能確認試験により、所定の要求性能を満たすことを確認しています。

これまでに、中国自動車道や沖縄自動車道、東北自動車道などの床版取替工事で採用され、施工実績を積み重ねています。今後もケイコンは、クイック壁高欄の普及を通じて、高速道路の更新・修繕工事の効率化と維持管理負担の軽減を推進し、安全で持続可能な道路インフラの整備に貢献してまいります。

クイック壁高欄

クイック壁高欄

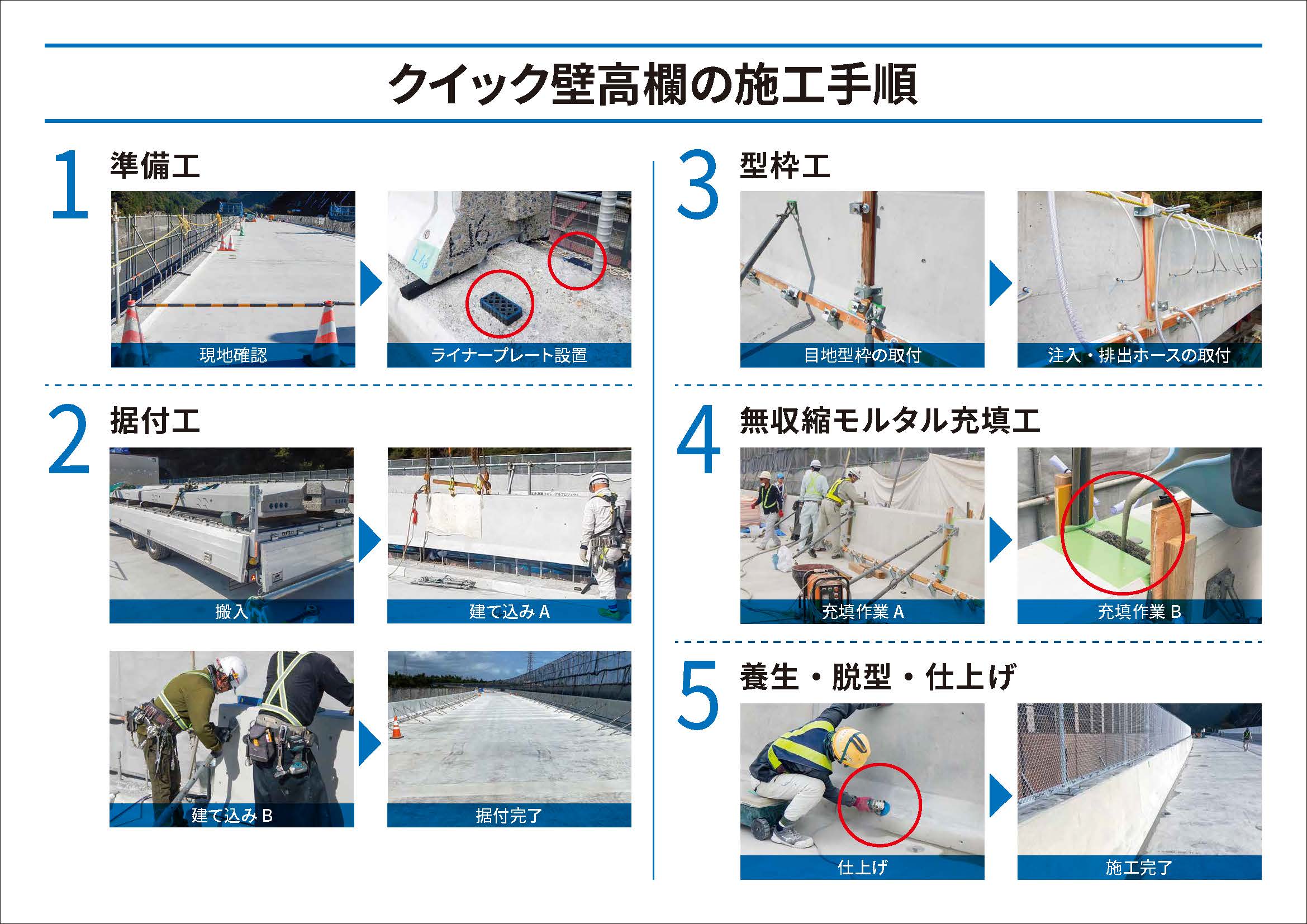

施工手順

クイック壁高欄

クイック壁高欄

技術の概要・特徴	急速施工と高耐久性を両立するプレキャスト壁高欄 ケイコンは、高速道路の大規模更新・修繕事業における施工の効率化と構造物の長寿命化を目的として、急速施工と高耐久性を兼ね備えた「クイック壁高欄」を展開しています。従来の施工方法に比べて現場作業の負担を軽減し、安全で効率的な道路インフラの更新に貢献するプレキャストコンクリート製品です。 クイック壁高欄とは、工場で製造した壁高欄部材をプレキャスト床版上に設置し、床版から突出したアンカー材と無収縮モルタルによって接合する工法です。シンプルな接合構造を採用することで、現場作業の省力化と施工時間の短縮を実現しています。 最大の特長は、急速施工と優れた耐久性能の両立です。床版との接合位置を舗装面より高く設定し、接合部に凹凸形状を設けることで、路面排水や劣化因子の浸入を抑制します。また、エポキシ樹脂塗装を施した高耐久なアンカー材を採用し、腐食に対する抵抗性を高めています。 さらに、隣接する壁高欄部材は、せん断キーを介して荷重を伝達する構造とし、接合部に無収縮モルタルを充填するだけで連結できます。壁高欄本体にも耐久性を考慮したコンクリート配合を採用し、SB種・SS種の防護柵性能に対応しています。各種性能確認試験により、所定の要求性能を満たすことを確認しています。 これまでに、中国自動車道や沖縄自動車道、東北自動車道などの床版取替工事で採用され、施工実績を積み重ねています。今後もケイコンは、クイック壁高欄の普及を通じて、高速道路の更新・修繕工事の効率化と維持管理負担の軽減を推進し、安全で持続可能な道路インフラの整備に貢献してまいります。
技術の仕様	本設壁高欄
特許情報	-
現場適用条件	-
採用実績	-
単独開発/共同開発	単独開発

■新技術に関するお問い合わせ情報

会社・部署(担当)	ケイコン株式会社　 新技術一覧 　製品技術部　南 光城
住所	〒613-0903 　京都府京都市伏見区淀本町225
TEL	075-631-3231
FAX	075-632-0840
