急速施工と耐久性を向上したプレキャスト壁高欄「クイック壁高欄」 10013915

H1131 日本ヒューム株式会社

 クイック壁高欄は、施工スピードと耐久性の向上を図り、NEXCOの「構造物施工管理要領」の要求性能を満たすフロリダ型のプレキャスト壁高欄です。

高速道路の大規模更新に対応「プレキャスト壁高欄」 高速道路の大規模更新に対応「プレキャスト壁高欄」
シンプルな接合構造・床版接合面を凹凸にし劣化因子の侵入抑制 シンプルな接合構造・床版接合面を凹凸にし劣化因子の侵入抑制
高耐久なアンカーボルト・ブロック間目地部 高耐久なアンカーボルト・ブロック間目地部
クイック壁高欄(プレキャスト壁高欄) 製品紹介・施工事例
技術の概要・特徴  クイック壁高欄は、施工スピードと耐久性の向上を図り、NEXCOの「構造物施工管理要領」の要求性能を満たすフロリダ型のプレキャスト壁高欄です。

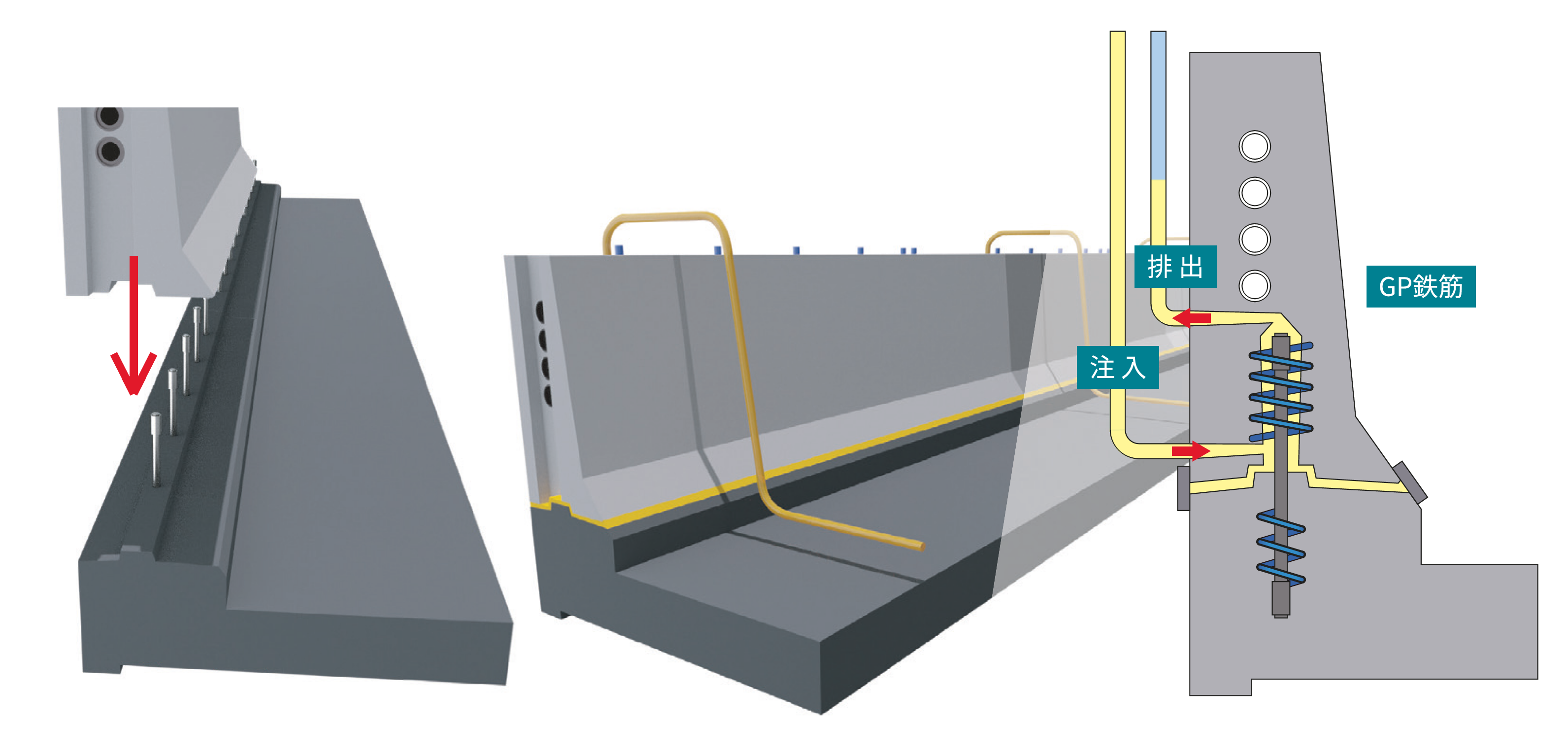

技術の仕様 1.床版との接合は、床版から突き出したアンカーボルトに壁部材ブロックを被せ、無収縮モルタルを充填して完了。
  シンプルな接合構造によって急速施工を実現します。

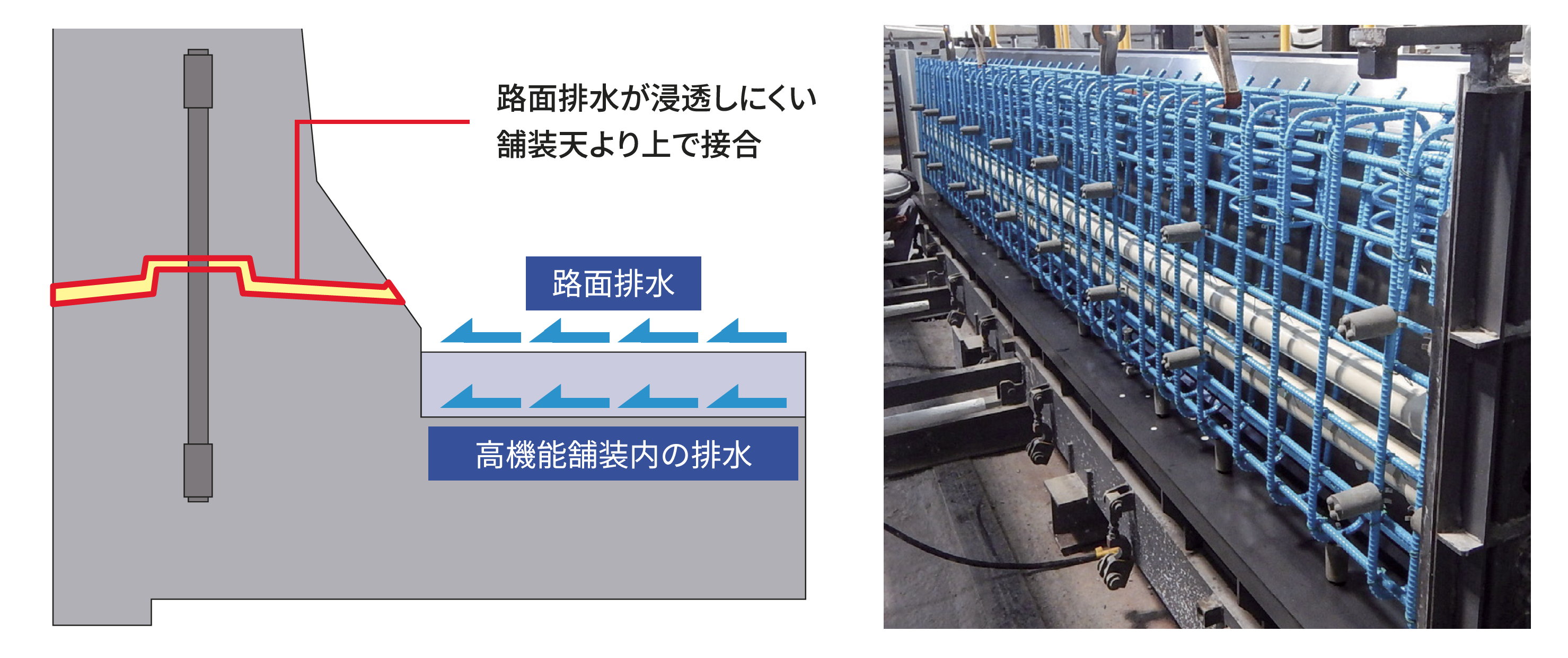

2.床版との接合面を、路面排水が浸透しにくい高さに配置。凹凸形状と相まって劣化因子の浸入を抑制します。

3.グリップを圧着した鉄筋にエポキシ樹脂塗装を施した高耐久なアンカーボルトを使用します。

4.ブロック間目地はせん断キーに無収縮モルタルを充填して完了となります。
販売開始 2021年
単価情報 お問い合わせください。
開発方法 実車衝突実験実施:
(フロリダ型・大型車、65km/h)
採用実績 2021年2件
2022年2件
開発時期 2018年
単独開発/共同開発 共同開発:ケイコン株式会社
製品URL https://www.nipponhume.co.jp/product/quick.html
