本技術は、アンカー体をスパイラル筋で補強するとともに、耐食性材料のみで構成したグラウンドアンカーであり、従来は二重防食複合PC鋼より線束アンカーを用いていた。本技術の活用によりアンカーの耐久性が向上し、維持管理を含めたトータルコストの低減が期待できる。

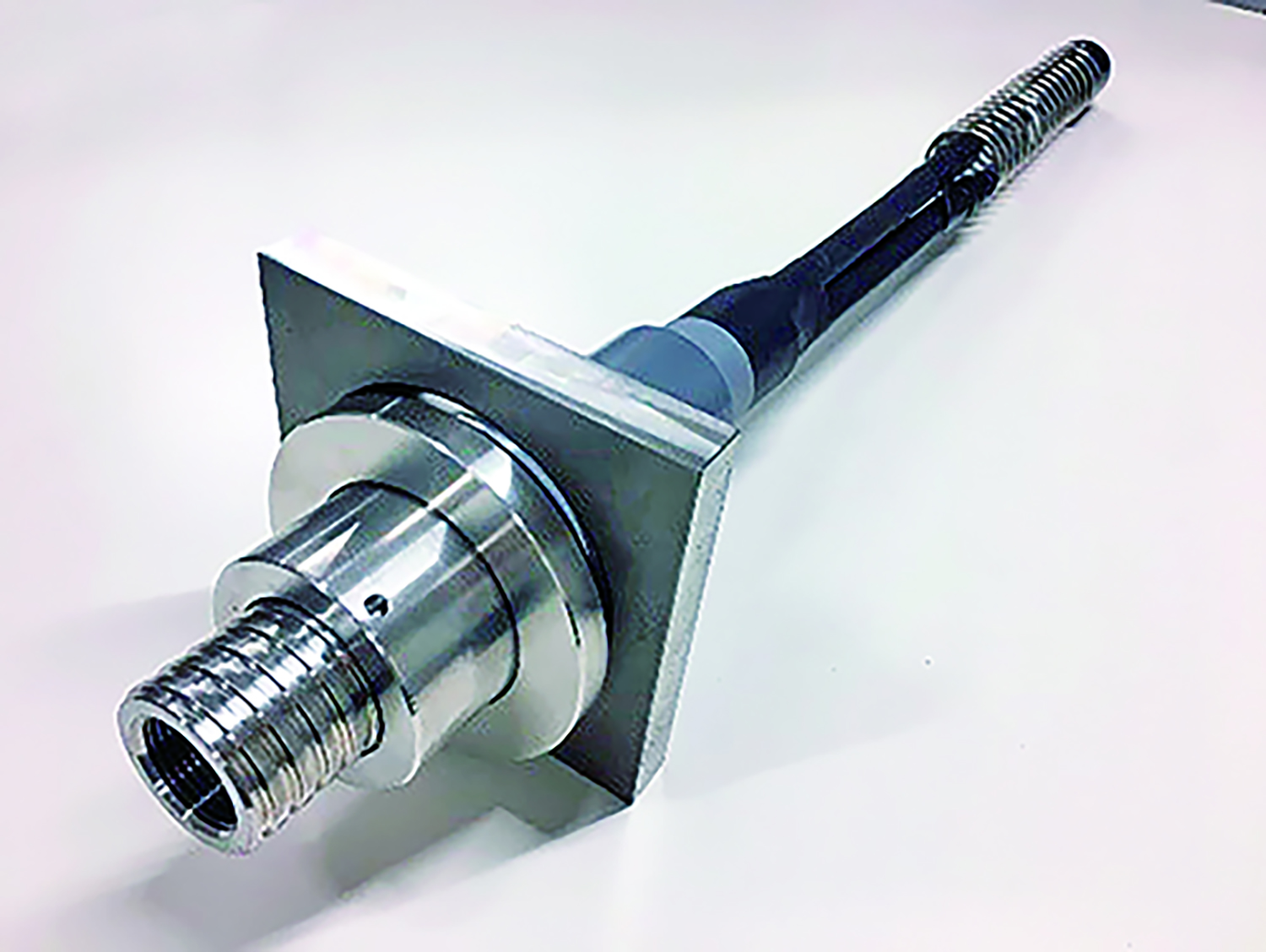

Fixrグラウンドアンカー工法

Fixrグラウンドアンカー工法チラシ

技術の概要・特徴	本技術は、アンカー体をスパイラル筋で補強するとともに、耐食性材料のみで構成したグラウンドアンカーであり、従来は二重防食複合PC鋼より線束アンカーを用いていた。本技術の活用によりアンカーの耐久性が向上し、維持管理を含めたトータルコストの低減が期待できる。
技術の仕様	・定着具の材質をステンレス鋼鋼材に変えたことにより、防錆油による防食が不要になり、維持管理性が向上し、メンテナンスコストの低減が期待できる。　 ・定着具の材質をステンレス鋼鋼材に変えたことにより、耐食性が向上し、想定耐用年数が向上した。
特許情報	NETIS：OK-1700003-A
現場適用条件	①適用可能範囲　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　・アンカー設計荷重（常時）0.6Tus＝768kNまで対応可能である。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　②特に効果の高い適用範囲　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　・海岸地域のように付着塩分量が多い環境や施工後の維持管理が困難な箇所でも、構成部材の耐食性が高く、防錆油の劣化の心配が無いため効果が高い。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　③適用できない範囲　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　・特になし。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　④適用にあたり、関係する基準およびその引用元　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　・「グラウンドアンカー設計・施工基準、同解説 JGS4101-2014」（公社）地盤工学会（2012年）
採用実績	国の機関：6件（九州0件、その他6件）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　自治体：12件（九州0件、その他12件）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　民間：3件（九州0件、その他3件）
製品URL	https://www.sansui-n.com/products/doboku/item07/
