板ジャッキとは、特殊鋼板材を袋状に溶接した製品で、専用の水圧ポンプを使用して加圧膨張させることで、コンクリートを破断することができます。
本製品を合成I桁橋の既設床版の撤去に用いることで、在来工法に比べて、桁上に残存するコンクリートを約4割低減することが可能となり、施工時間の短縮と省力化を図ることができます。
また、合成箱桁橋では、床版とフランジ部の剥離を可能とすることができるため、床版撤去における作業時間を最大50％短縮できます。

板ジャッキを使用した既設床版の撤去状況

板ジャッキ

技術の概要・特徴	板ジャッキとは、特殊鋼板材を袋状に溶接した製品で、専用の水圧ポンプを使用して加圧膨張させることで、コンクリートを破断することができます。 本製品を合成I桁橋の既設床版の撤去に用いることで、在来工法に比べて、桁上に残存するコンクリートを約4割低減することが可能となり、施工時間の短縮と省力化を図ることができます。 また、合成箱桁橋では、床版とフランジ部の剥離を可能とすることができるため、床版撤去における作業時間を最大50％短縮できます。

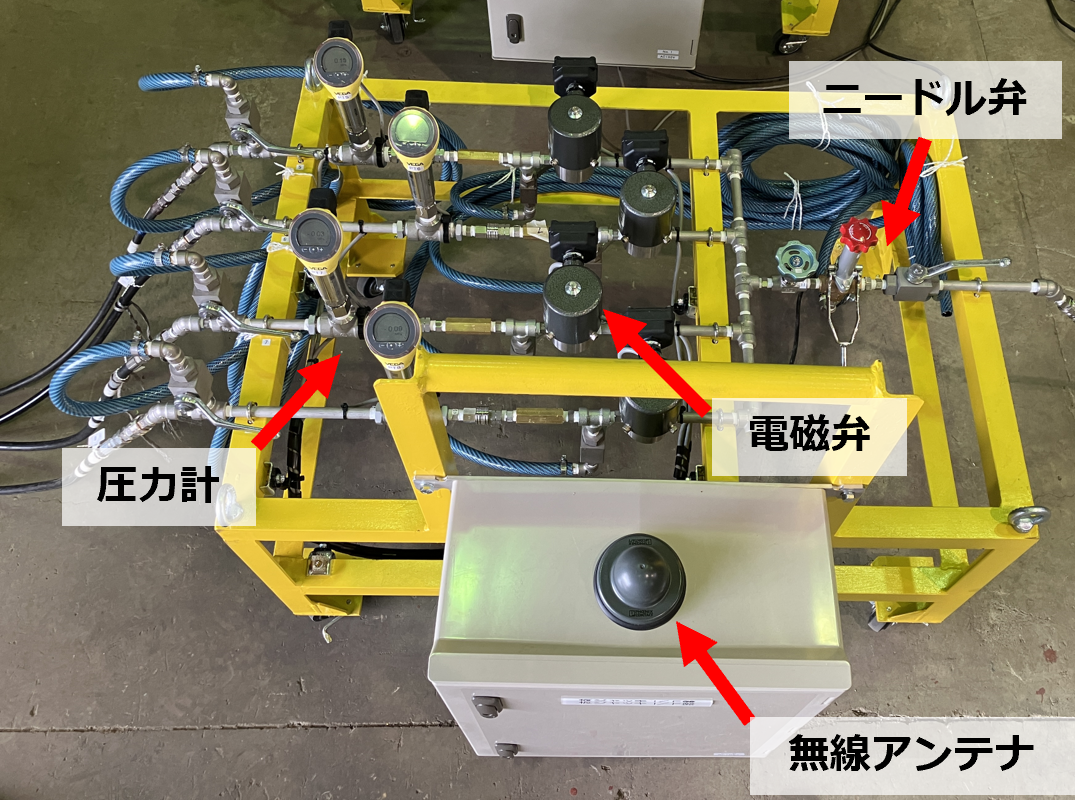

技術の仕様	◆板ジャッキの標準寸法 100cm×10cm 重量：2.2kg 板厚：2.4mm ◆技術の特徴 ・引張力に弱いというコンクリートの特性から、5MPa程度の比較的小さな水圧で破断ができます。 ・コンクリートの破断は瞬時であること、桁上に残るコンクリートは最小限になることから、はつり作業が大幅に低減し、施工時間の短縮ができます。 ・使用機材はカッター(道路カッターやウォールソー)、水圧ポンプ、板ジャッキなどであり、狭隘な施工空間でも設置が容易です。また、拡張時に使用する水量は、約5L程度であり、わずかな作業水で施工ができます。 ・従来工法よりも騒音及び振動の発生時間が短いため、周辺住環境への影響が少なくなります。また、プレス機を用いることで、拡張した板ジャッキを元の形に戻すことができるため、複数回の使用が可能となり、経済的にも優しい機材です。
現場適用条件	合成I桁橋、合成箱桁橋
単独開発/共同開発	共同開発
製品URL	https://www.nishimatsu.co.jp/solution/engineering/post_4.html

■新技術に関するお問い合わせ情報

会社・部署(担当)	西松建設　 新技術一覧 　技術研究所　伊藤　翔平
住所	〒105-5000 　東京都港区虎ノ門 　2-2-1 住友不動産虎ノ門タワー21階
TEL	03-3502-0247
FAX	03-3502-0236
