最終更新日 2024/09/05

日常点検管理高度化の取組 路面性状計測システム TN-Twin Tracker 10013170

K1227 株式会社ネクスコ東日本エンジニアリング

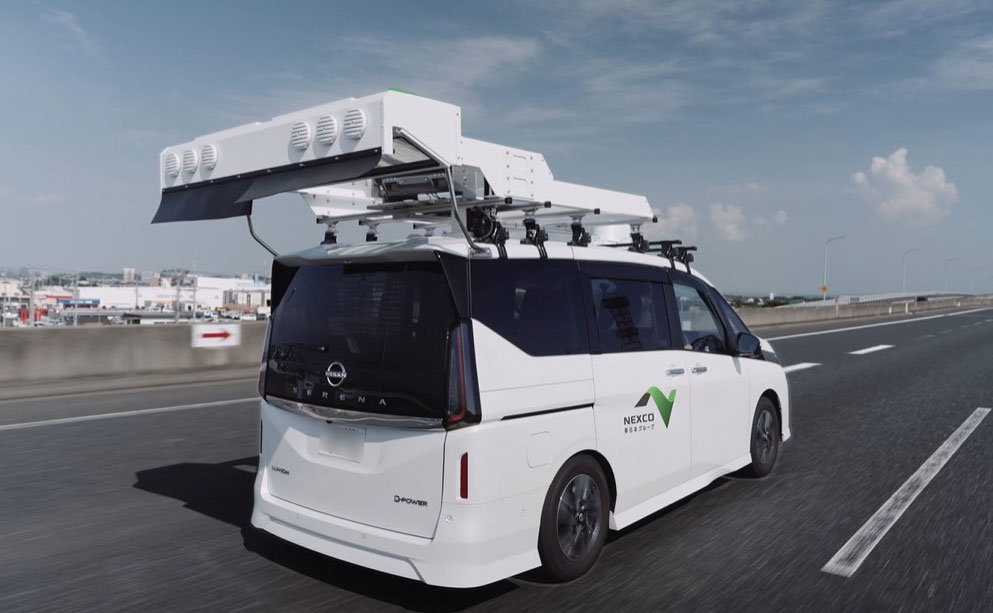

高精度で2車線幅の路面凹凸を同時に計測するマルチビーム三角測量式LiDAR

【TN-Twin Trackerの特徴】
(1)2車線分の江尾免高さデータを取得
(2)トンネル内もデータ取得が可能
(3)エンジン連動Auto/Stop機能
(4)路面データの画像(動画)出力機能
(5)IRI(国際ラフネス指数)・わだち掘れ量 計算ソフトウェア用csvファイルの出力

TN-Twin Tracker TN-Twin Tracker
TN-Twin Tracker TN-Twin Tracker
技術の概要・特徴 高精度で2車線幅の路面凹凸を同時に計測するマルチビーム三角測量式LiDAR

【TN-Twin Trackerの特徴】
(1)2車線分の江尾免高さデータを取得
(2)トンネル内もデータ取得が可能
(3)エンジン連動Auto/Stop機能
(4)路面データの画像(動画)出力機能
(5)IRI(国際ラフネス指数)・わだち掘れ量 計算ソフトウェア用csvファイルの出力
技術の仕様 測定範囲:左右:7.5m
     センサーより2.9m~6.4m後方
     ※高さ2mのセンサー位置
視野角:水平:60度 垂直:20度
平均分解能 進行方向(@50-80km/h): 8-11mm(進行方向、左右方向ともに)
高さ精度:2.5mm以下(静止状態で既知フロア高さを測定)
測定点数:1,120,000点/sec以上
フレームレート:40Hz
レーザークラス:クラス1
防水性能:IP65
動作温度:-10℃~50℃
保管温度:-40℃~70℃
相対湿度:10-90%結露なきこと
取付高さ範囲:1.8m~2.2m
出力データフォーマット:CSV,STL,BIN,CRG,LAS
センサー寸法(W×D×H):6.7cm×19.7cm×12cm
センサー重量:2.6kg
センサー消費電力:20.5W
X-Controller 寸法:10.6cm×14cm×5.5cm
X-Controller 重量:650g
X-Controller 消費電力:4.5W(X-Station:VecowのECX-1400-PEG-9700TEを除く)
単独開発/共同開発 本製品は、株式会社東洋テクニカとの共同開発製品です。
