当て板補強とは、老朽化し耐荷力が低下した橋桁に対して補強材を設置することで耐荷力を向上させる工法のことです。一般的な高力ボルトを用いた場合、鋼床版などの閉所では施工ができないため、閉所でも片面から当て板を設置することが可能な高力スタッドボルトによる当て板補強工法を開発しました。
　高力スタッドボルトを用いると、鋼部材の当て板補強が片面からのみで施工できます。
　鋼部材にスタッド溶接するため既設部材へのボルト孔あけが不要となり、既設部材の耐力低下が生じません。

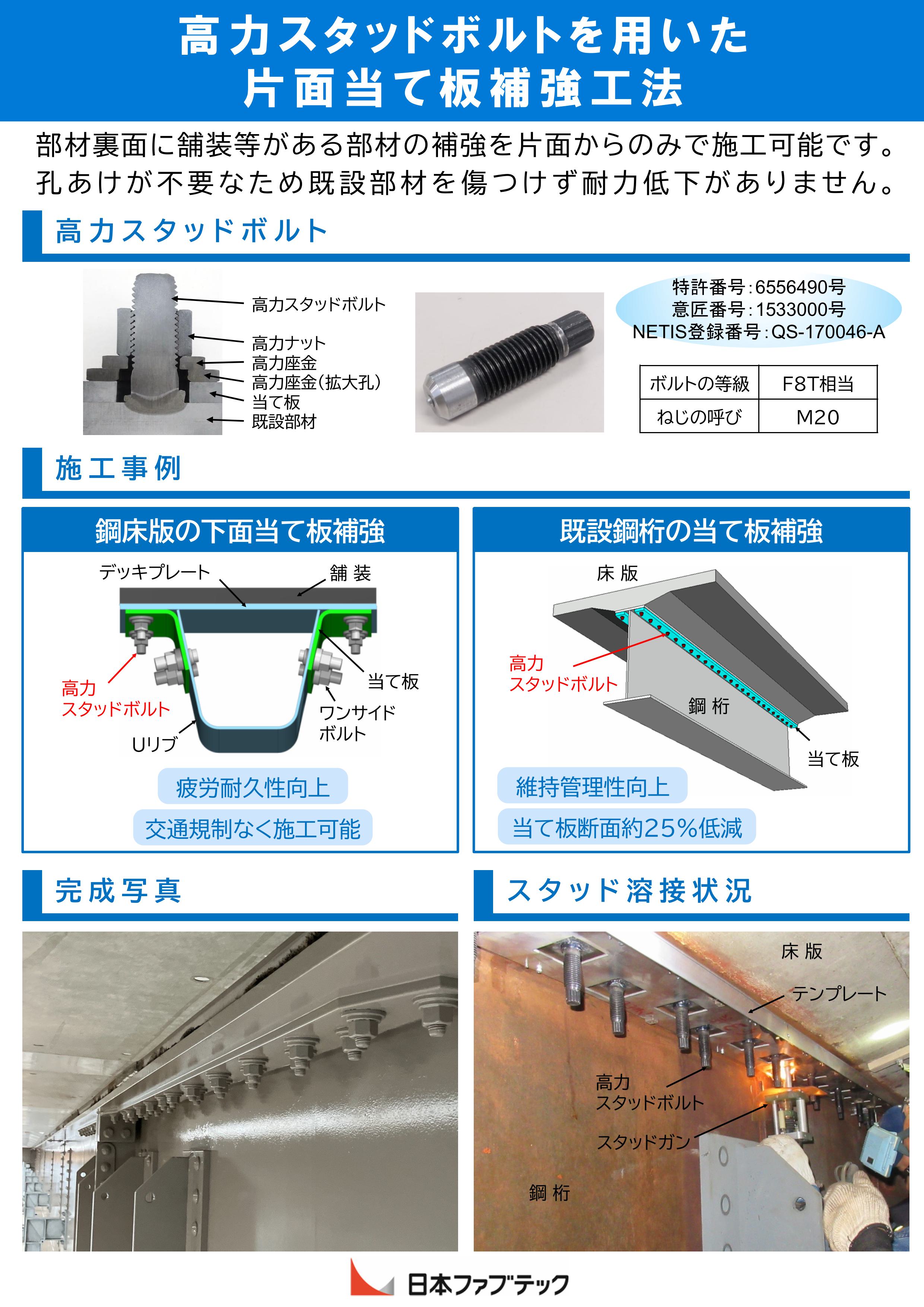

高力スタッドボルト当て板補強工法

高力スタッドボルト当て板補強工法

高力スタッドボルト当て板補強工法　パンフレット

技術の概要・特徴	当て板補強とは、老朽化し耐荷力が低下した橋桁に対して補強材を設置することで耐荷力を向上させる工法のことです。一般的な高力ボルトを用いた場合、鋼床版などの閉所では施工ができないため、閉所でも片面から当て板を設置することが可能な高力スタッドボルトによる当て板補強工法を開発しました。 　高力スタッドボルトを用いると、鋼部材の当て板補強が片面からのみで施工できます。 　鋼部材にスタッド溶接するため既設部材へのボルト孔あけが不要となり、既設部材の耐力低下が生じません。
技術の仕様	高力スタッドボルトとは、摩擦接合用トルシア形高力ボルトと、ねじ付きスタッドを組み合わせたもので、ボルトの強度は高力ボルトと同じボルト等級を確保しています。
特許情報	第6556490号、第6415917号
現場適用条件	-
採用実績	-
単独開発/共同開発	ダイヘンスタッド株式会社との共同開発
製品URL	https://www.j-fab.co.jp/technology/bridge/stud-bolt/

■新技術に関するお問い合わせ情報

会社・部署(担当)	日本ファブテック株式会社　 新技術一覧 　技術研究所　橋梁技術部　-
住所	〒302-2003 　茨城県取手市下高井 　1020
TEL	0297-78-1113
FAX	0297-78-5313
