最終更新日 2024/09/06

清水建設の床版更新技術「Renovashi🄬」 10013062

H1104 清水建設株式会社

現場条件に応じた多様なメニューから、高度化・複雑化するお客様のニーズに合った技術を提案し、床版更新工事の生産性向上に貢献します。

既設床版切断 既設床版切断
グラビングエレクター工法 グラビングエレクター工法
支承交換装置 支承交換装置
技術の概要・特徴 現場条件に応じた多様なメニューから、高度化・複雑化するお客様のニーズに合った技術を提案し、床版更新工事の生産性向上に貢献します。
技術の仕様 主な開発技術
●走行台車付きダブルワイヤーソー工法
走行台車付きの2体の駆動プーリーを配備したワイヤーソーで、合成桁上のコンクリート床版を高速水平切断する工法です。
●床版クールカット工法
桁間床版の先行撤去が不要で、合成桁上のコンクリート床版を高精度に水平切断する工法です。

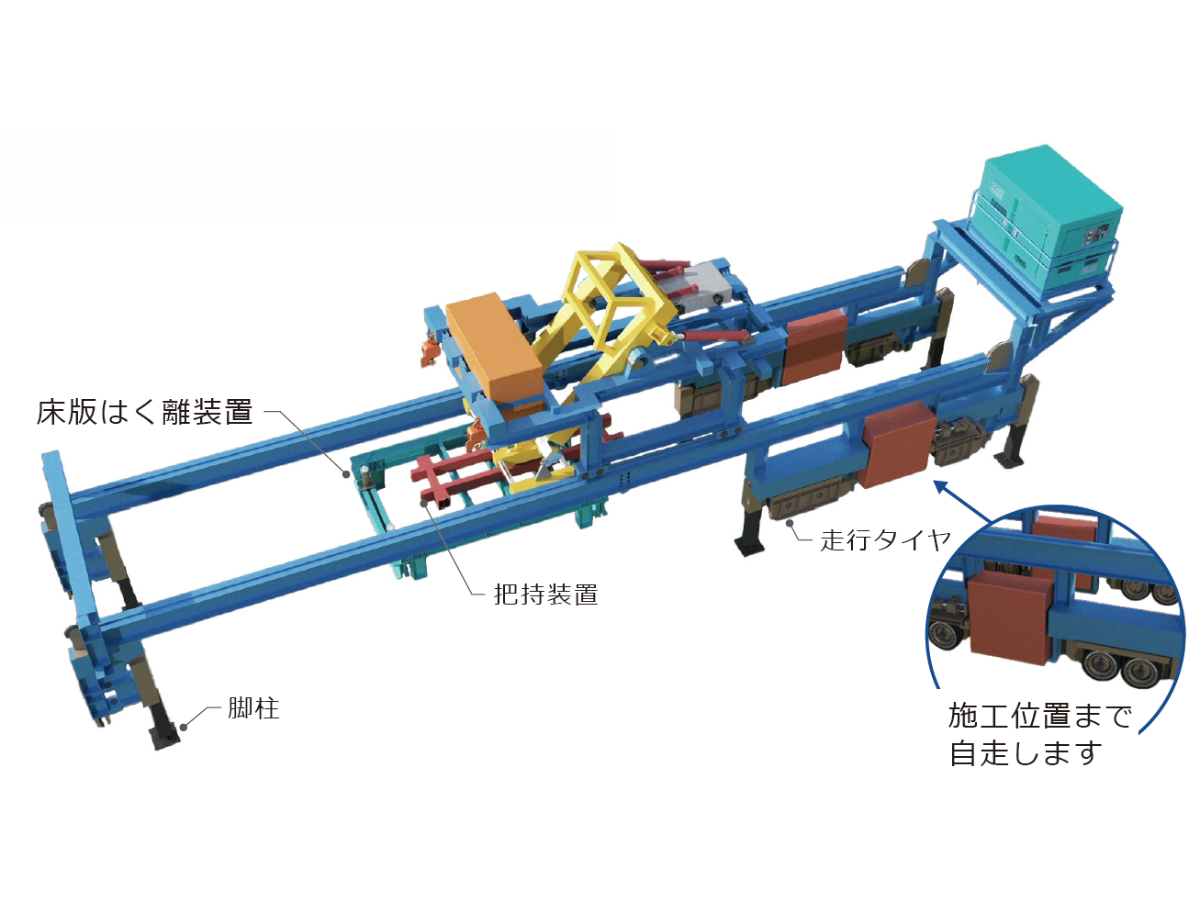

●半断面床版架設工法「グラビングエレクター工法」
床版把持機構を有し、床版はく離装置を装備した架設機械です。床版のはく離から架設まで架設機械1台で施工できるため、施工スピードが約70%向上します。

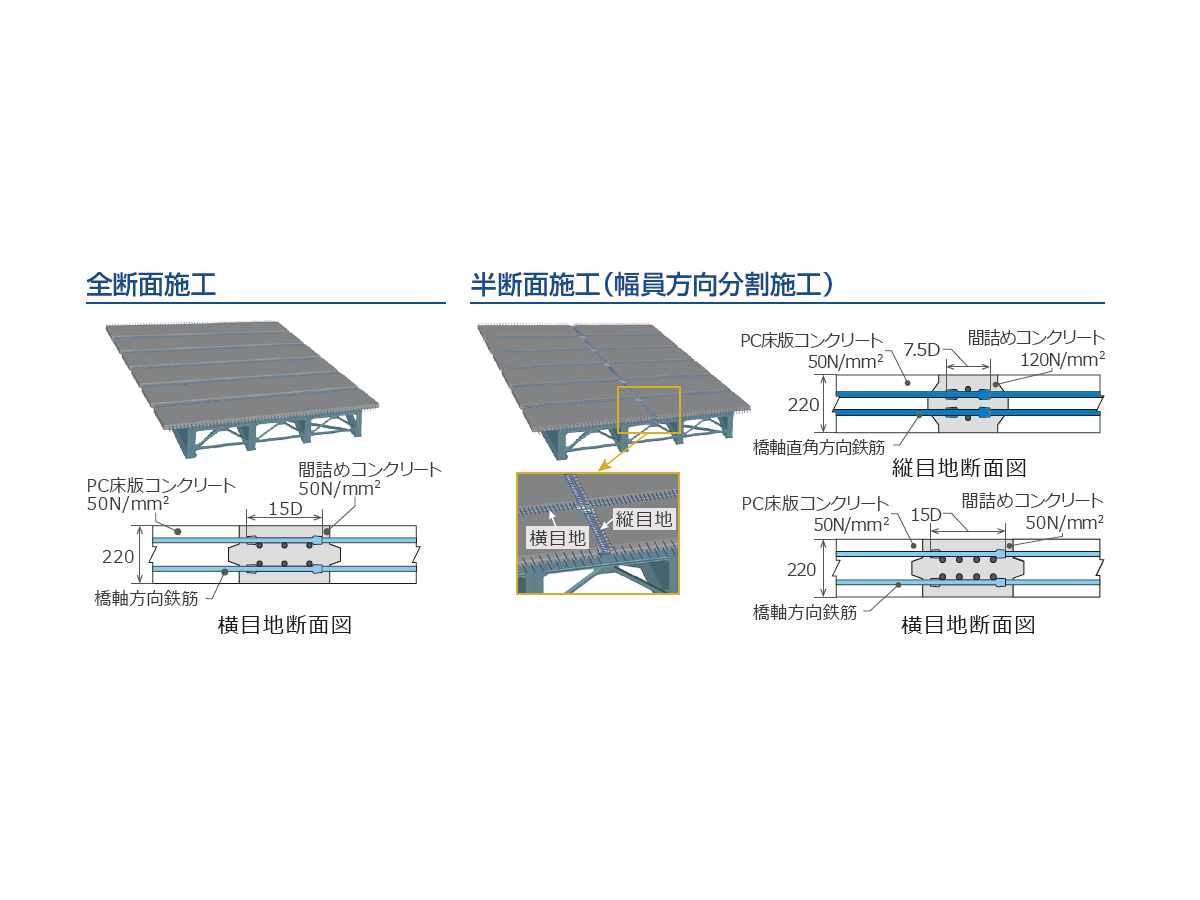

●アローヘッドジョイント
プレキャストPC床版の橋軸方向の接合に「アローヘッド鉄筋」を用い、接合部の高い疲労耐久性と接合部内の配筋作業の合理化を実現する技術です。
●支承交換装置
狭あいな空間における支承部材の交換作業を容易にし、床版更新工事や耐震補強工事の支承交換作業の工程短縮・省人化・安全性向上を実現する装置です。
製品URL https://www.shimz.co.jp/company/about/business/doboku/syoubankoushin.pdf?utm_source=shimz_cc
